在智能家居、工业控制、办公自动化等领域快速发展的今天，直流有刷电机作为核心执行部件，对驱动芯片提出了更高要求 ——更高耐压、更大电流、更低功耗、更全保护、更稳可靠，同时还要兼顾国产化替代与成本优势。
       立足国产芯片自主创新，杰盛微半导体（JSMSEMI） 正式推出JSM8870 PWM 直流全桥马达驱动芯片，可完美对标 DRV8870DDAR，在性能、参数、封装、应用上全面兼容，为电机驱动系统提供高性能、高可靠性、高性价比的国产优选方案。
一、关于杰盛微：专注功率驱动，深耕国产 “芯” 力量
      杰盛微半导体是国内专注于功率驱动、电源管理、马达控制芯片研发、设计与销售的高新技术企业，团队深耕功率半导体领域多年，在高压大电流驱动、低功耗设计、保护电路、散热优化等方面拥有深厚技术积累。
      公司始终坚持自主研发、品质优先、客户至上的理念，面向智能家居、工业设备、办公器材、汽车电子、消费电子等市场，推出一系列高集成度、高可靠性、高性价比的功率驱动芯片，助力客户实现产品升级与国产化替代，为中国 “芯” 贡献力量。
      本次推出的JSM8870，正是杰盛微针对中大功率直流有刷电机驱动场景打造的标杆级产品，性能对标国际主流型号，品质达到工业级标准，全面满足高端设备与量产市场需求。

二、JSM8870 核心定位：对标 DRV8870DDAR，国产替代一步到位
       JSM8870 是一款5A 峰值、3A 连续输出、最高 45V 耐压的 PWM 直流全桥马达驱动芯片，采用ESOP-8 封装，内置完整 H 桥驱动与控制电路，支持正转、反转、刹车、待机四种工作模式，适配绝大多数直流有刷电机驱动场景。

       作为DRV8870DDAR 的对标型号，JSM8870 实现：
引脚定义完全一致：直接替换，无需改板，快速落地
电气参数高度兼容：宽压、大电流、低导通电阻、可调限流
功能逻辑无缝对接：IN1/IN2 PWM 控制、同步整流、多重保护
封装尺寸标准统一：ESOP-8 带裸露散热焊盘，散热性能优异
应用场景全面覆盖：智能家居、工业设备、办公设备等高要求场景
       对工程师而言，选用 JSM8870 无需重新设计原理图与 PCB，直接替换、即插即用，大幅缩短研发周期，降低供应链风险，同时享受更稳定的交期与更优的成本。

三、硬核性能解析：小身材爆发大动力，稳定可靠不妥协
1. 宽压大电流，强悍驱动能力
       JSM8870 拥有8V–45V 超宽工作电压范围，覆盖 12V/24V/36V 等主流工业与家用供电场景，适配多节锂电池、工业电源、适配器等多种供电方式，通用性极强。
      在电流输出上，芯片峰值电流高达 5A，连续稳定输出 3A，可轻松驱动中小型直流有刷电机，满足阀门控制、电动工具、智能窗帘、打印机、小型机器人等设备的动力需求，动力充沛、启动迅猛、转速平稳。
2. 低导通电阻 + 同步整流，高效低耗更省电
      芯片内部采用低导通电阻 N 沟道 DMOS 管，导通电阻低至0.5Ω，有效降低导通损耗，提升驱动效率，减少发热。
      同时内置同步整流调节电路，在 PWM 关断周期自动优化电流衰减路径，旁路体二极管，大幅降低芯片功耗，尤其在电机连续运转时，能效提升显著，设备更省电、续航更持久。
3. 灵活限流设置，精准保护电机与系统
       JSM8870 支持外部电阻 + 参考电压灵活设置最大输出限流，计算公式简单直观：I_TripMAX = VREF / (10 × Rs)其中 VREF 为 4 脚参考电压，Rs 为 7 脚 LSS 外接采样电阻。
       工程师可根据电机参数与负载需求，精准设定限流值，避免电机堵转、过载、短路时电流过大损坏芯片与设备，系统安全性大幅提升。
4. 四合一控制模式，适配全场景运行需求
      通过 IN1、IN2 两路 PWM 信号，可轻松实现四种工作模式：
正转：IN1 输入 PWM，IN2 置低
反转：IN2 输入 PWM，IN1 置低
刹车：IN1、IN2 同时置高，快速制动
待机：IN1、IN2 同时置低＞1ms，进入超低功耗睡眠
      待机模式下，芯片关闭大部分内部电路，待机电流低于 10μA，完美适配电池供电、低功耗待机设备，如智能门锁、便携式工具等。
5. 全方位硬件保护，工业级稳定不宕机
      针对复杂应用环境，JSM8870 内置四重硬核保护，全面保障芯片与系统安全：
欠压保护（UVLO）：电源电压低于 7.5V 时自动禁止输出，防止低压异常工作
过流保护（OCP）：输出短路、过载时快速锁定，待机复位或重新上电恢复
过温保护（TSD）：结温达到 160℃自动关断，温度下降 15℃后自动恢复
桥路短路保护：防止输出端短路损坏芯片，可靠性拉满
        芯片工作温度范围 \\-40℃～125℃\\，满足工业现场、户外设备、高温环境等严苛场景，长期稳定运行不掉链。
6. 精良封装设计，散热优异更耐用

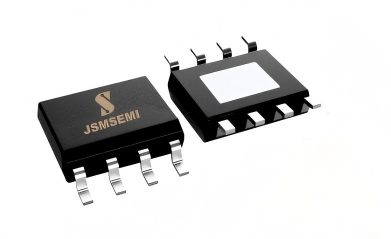

       JSM8870 采用ESOP-8 封装，底部带裸露散热焊盘（PAD），必须接地使用。
       该设计大幅提升散热效率，配合优化的 PCB 布局，可快速导出芯片工作热量，确保大电流、长时间工作时温度可控，性能不衰减、寿命更长久。

四、应用场景全覆盖：从智能家居到工业设备，一 “芯” 搞定
       凭借强悍性能与高可靠性，JSM8870 可广泛应用于各类需要直流有刷电机驱动的设备：
1. 智能家居
---智能窗帘、智能晾衣架、智能门锁执行器
---扫地机器人边刷 / 滚刷驱动、电动窗帘电机
---小型风扇、空气净化器、加湿器等
2. 工业控制
---工业电磁阀、小型泵阀、仪器设备执行机构
---自动化生产线小型传动电机、工业机器人关节驱动
---工业控制器、PLC 配套驱动模块
3. 办公设备
---打印机走纸电机、扫描仪驱动、复印机传动机构
---办公自动化设备、点钞机、碎纸机等
4. 消费电子与其他
---电动工具、小型医疗设备、玩具车、模型电机
---便携式设备、电池供电动力装置等
      无论家用消费级还是工业级设备，JSM8870 都能提供稳定、高效、安全的驱动解决方案。

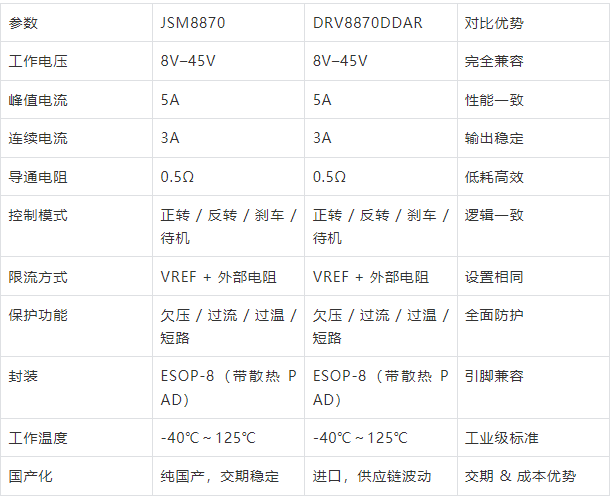

五、JSM8870 vs DRV8870DDAR：国产对标，优势突出

       从上表可见，JSM8870 在核心参数、功能逻辑、封装引脚上与 DRV8870DDAR 完全对标，性能不打折扣，同时具备国产自主、交期可控、成本更优、技术支持响应快等独特优势，是国产化替代的首选方案。

六、典型应用与 PCB 设计建议

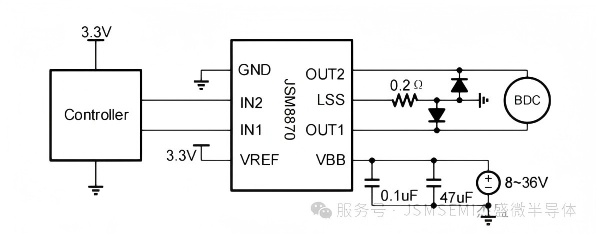

1. 典型应用电路
      JSM8870 外围电路极简，仅需少量元件即可稳定工作：
电源：VBB 接 8–45V 供电，并联 0.1μF 高频电容 + 100μF 电解电容滤波
控制：IN1、IN2 接 MCU PWM 输出（0–5V）
限流：LSS 接采样电阻 Rs，VREF 接参考电压
输出：OUT1、OUT2 直接接直流有刷电机
接地：GND 与底部散热 PAD 可靠接地
2. PCB 布局关键要点
       为确保性能与可靠性，PCB 设计需注意：
采样电阻 Rs：独立星形接地，走线短而粗，减少地线压降干扰
散热设计：散热焊盘接大面积接地铜皮，增加导热过孔，提升散热效率
大电流走线：VBB、OUT1、OUT2、LSS 等路径加宽线宽，降低阻抗
电容布局：滤波电容紧靠 VBB 引脚，抑制电源尖峰
      遵循以上设计，可最大化发挥 JSM8870 的性能，确保系统稳定可靠。
七、选择杰盛微 JSM8870 的四大理由
       对标国际，完美替代性能参数、引脚封装、功能逻辑全面对标 DRV8870DDAR，直接替换无需改板，快速实现国产化。
       工业级品质，稳定可靠-40℃～125℃宽温工作，四重硬件保护，低导通电阻 + 优秀散热，满足长期高负荷运行。
       高集成低外围，降本增效内置 H 桥、控制电路、保护电路，外围极简，节省 BOM 成本与 PCB 空间，量产更具优势。
       国产自主，服务无忧杰盛微本土研发，技术支持快速响应，交期稳定可控，彻底摆脱进口芯片供应链风险。

八、结语：国产驱动新选择，杰盛微 JSM8870 赋能智能装备
      在国产化替代浪潮与工业智能化升级的大背景下，高性能、高可靠、高性价比的马达驱动芯片成为行业刚需。
      杰盛微 JSM8870 以5A 大电流、45V 高耐压、全功能保护、极简应用、完美对标等核心优势，为直流有刷电机驱动提供一站式解决方案，广泛适配智能家居、工业控制、办公设备等众多领域，助力客户产品升级与国产替代落地。
      未来，杰盛微将继续深耕功率驱动芯片领域，不断推出更多高性能、高品质的国产芯片，以技术创新驱动产业发展，与广大合作伙伴携手，共筑中国 “芯” 生态！

关于杰盛微半导体

      杰盛微半导体专注功率驱动、电源管理、马达控制芯片研发设计，提供高性能、高可靠性、高性价比的国产功率半导体解决方案，支持样品申请与批量供货。
