2024年度硬核芯生态大会暨颁奖典礼

在激烈竞争评选中，杰盛微荣获大奖：2024年度“硬核功率器件奖”杰盛微有幸获得该奖项荣誉，感谢主办单位、业内同仁及客户们对我产品的认可和支持。

杰盛微半导体是业内能提供最全面的产品与解决方案的企业之一，产品种类覆盖50多种封装形式和10000多种型号。公司拥有完整的自主研发体系并掌握多项国内领先的关键核心技术，研制开发了各类磁开关系列芯片，磁速度、方向传感器芯片，线性传感器芯片和磁编码器芯片等产品。

杰盛微JSM2113S

产品概述：
JSM2113S的逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力，其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达750V。
JSM2113S内部集成高低侧shutdown逻辑，可用于故障条件下的通断关断。

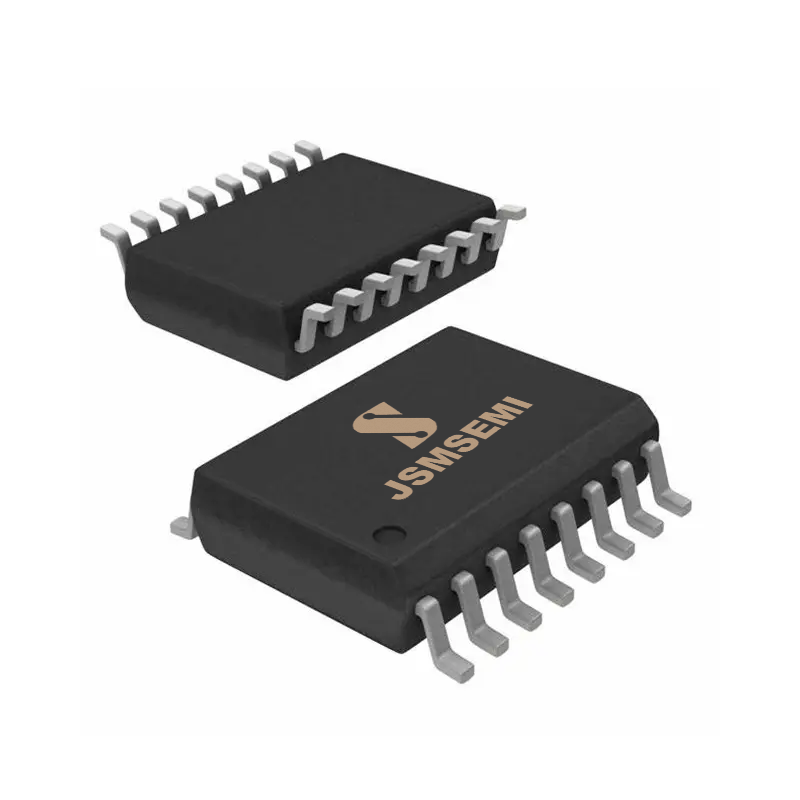

JSM2113S采用宽体SOP-16-300mil封装，可以在-40℃至125℃温度范围内工作。

主要特征：
·自举工作的浮动通道
·最高工作电压可达750V
·兼容3.3V、5V和15V输入逻辑
·dVS/dt耐受能力可达±50V/nsec
·VS负偏压能力达-9V
·栅极驱动电范围10V-20V
·宽温度范围-40~125°C
·集成欠压锁定功能
·周期性边缘触发关断逻辑
·输入输出同相位
·逻辑和电源地±5V偏移
·芯片开通关断延时特性
-- Ton/Toff=130ns/130ns
-- 高低侧延时匹配
·驱动电流能力：
--拉电流/灌电流=4.0A/4.0A
·高、低侧欠压锁定电路
-- 欠压锁定正向阈值8.9V
-- 欠压锁定负向阈值8.2V
·符合RoSH标准

应用场景：
·通用逆变器
·交流和直流电源中的半桥和全桥转换器
·用于服务器、电信、IT和工业基础设施的高密度
·开关电源
·太阳能逆变器、电机驱动器和UPS
应用案例：JSM2113S可以适用多种应用场景。覆盖通用逆变器，交流和直流电源中的半桥和全桥转换器；也可以用于服务器、电信、IT和工业基础设施的高密度开关电源；太阳能逆变器、电机驱动器和UPS等。
